BIT.Clash
Проверка геометрических коллизий в BIM-моделях Renga. Находите пересечения, анализируйте их в 3D и формируйте отчёты для проектной команды.
Требования
Renga 9.x и новее
Windows x64
BIT.Clash в работе
Посмотрите, как плагин запускает проверку модели Renga, находит пересечения и помогает быстро перейти от результата к анализу коллизии.
В демонстрации показаны основные команды BIT.Clash и последовательность работы с найденными коллизиями.
Контроль коллизий в Renga
От поиска пересечений до понятного отчёта по выбранным результатам.

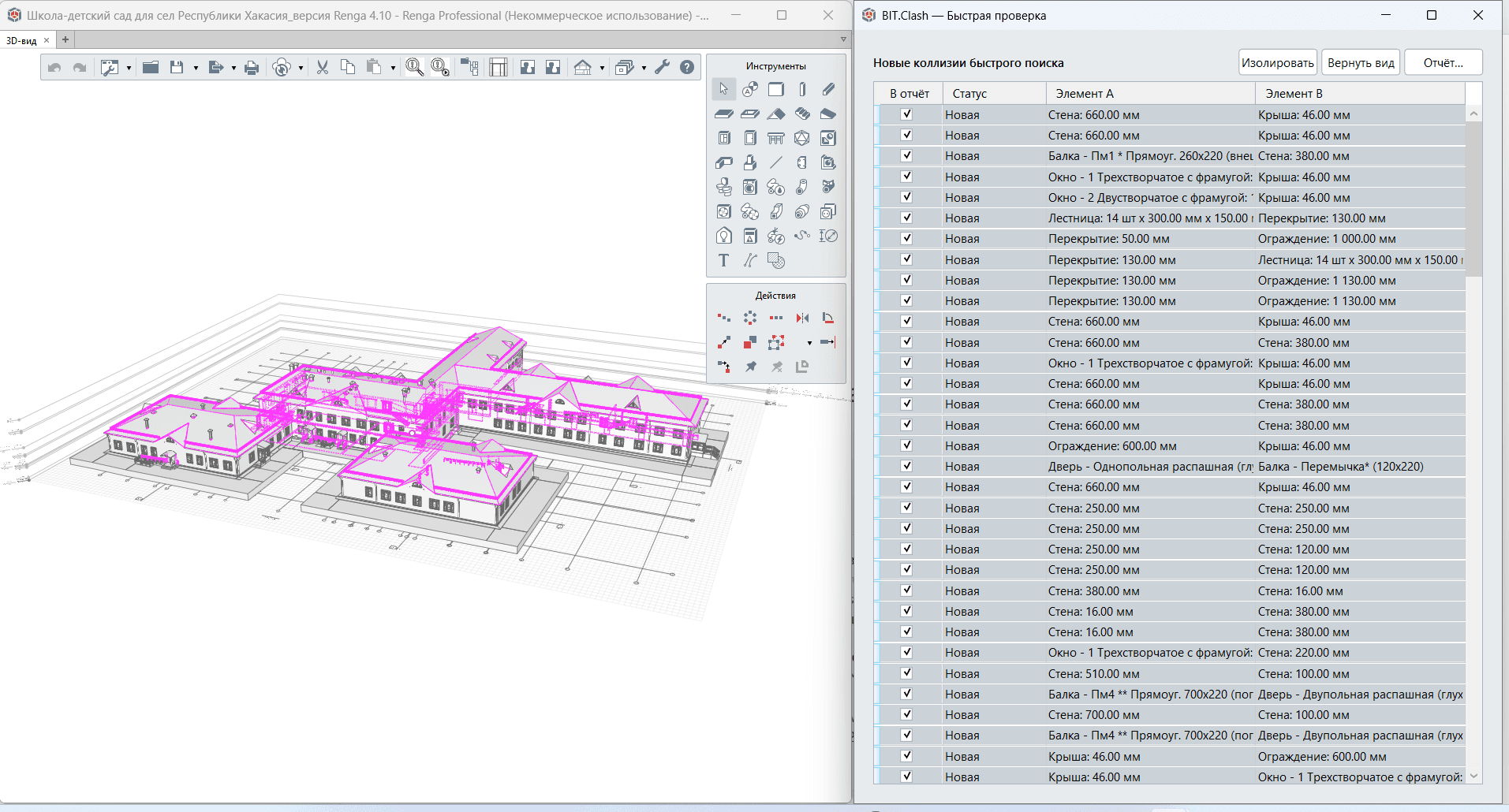

01Быстрая проверкаРасчёт коллизий для всех выбранных типов элементов.
Команда запускает проверку без сложной предварительной настройки и показывает новые пересечения сразу после расчёта.
02Правила проверкиКонтролируемое сравнение групп A и B.
Для правила задаются группы элементов, допустимое расстояние и состав проверяемых данных. Сохранённые правила подходят для повторяемого контроля модели.
- Типы элементов
- Допуски и условия
- Повторный запуск одинаковой проверки
03Модели Renga и связанные IFCПроверка открытой модели и IFC-файлов, подключённых по ссылке.
BIT.Clash работает с объектами текущего проекта Renga и добавляет в проверку связанные IFC-модели. Это позволяет координировать архитектурные, конструктивные и инженерные разделы в одном сценарии.
04Обмен BCF 2.1 и 3.0Передача координационных замечаний между BIM-системами.
Поддержка BCF 2.1 и BCF 3.0 помогает передавать найденные проблемы вместе с описанием и точкой обзора, не пересылая всю модель целиком.
- Экспорт результатов
- Точки обзора
- Совместимость с процессами openBIM
05Работа в 3DПереход к конфликтующим объектам прямо в сцене Renga.
Выбранную коллизию можно приблизить, изолировать и рассмотреть с нужного ракурса. Подсветка помогает быстро сопоставить строку результата с геометрией проекта.
06Статусы коллизийУправление состоянием каждого результата.
Результаты отмечаются как новые, подтверждённые, игнорируемые или исправленные, чтобы команда отличала активные проблемы от уже обработанных.
07Подробности коллизииГеометрия, координаты и метрики пересечения.
Карточка результата показывает участвующие элементы, координаты, расстояние, направление и другие данные, необходимые для проверки и исправления модели.
08Создание отверстийФормирование отверстий в стенах по пересечениям с трубами.
Инструмент использует найденное пересечение инженерной трассы со стеной, чтобы подготовить отверстие в модели Renga и сократить ручную работу координатора.
09ОтчётыPDF и HTML-выгрузки для проектной команды.
Перед выпуском отчёта можно выбрать нужные результаты, колонки и изображения. Полученный документ подходит для передачи участникам проекта и фиксации проверки.
От модели к отчёту
- 1
Откройте модель в Renga 9.x или новее и при необходимости подключите связанные IFC-файлы.
- 2
Запустите быструю проверку либо настройте правила проверки.
- 3
Проанализируйте результаты в модели и назначьте статусы.
- 4
Передайте замечания через BCF или сформируйте отчёт для команды проекта.
Что входит в руководство
- Быстрая проверка и проверка по правилам
- Работа с результатами и статусами
- 3D-подробности коллизии
- Настройка PDF и HTML-отчётов
- Устранение типовых неполадок
Публичный дистрибутив
Скачать BIT.Clash
Дистрибутив готовится к публикации. Постоянный адрес загрузки уже зарезервирован.
Дистрибутив готовится/downloads/bit-clash/BIT.Clash.zip
Поддержка
Нужна консультация?
Расскажите о задаче — подскажем сценарий внедрения и способ получения дистрибутива.
Оставить заявкуРазработка
Технологический стек
Проверяйте коллизии до выпуска модели
BIT.Clash помогает команде быстрее находить и фиксировать пересечения в Renga.
